جزئیات محصول:
پرداخت:
|
| دقت: | بالا | قطر: | 200-400 میلی متر |
|---|---|---|---|
| کارایی: | بالا | چرخ سنگ زنی: | الماس/CBN |
| مواد: | فلز | نام: | ماشین سنگ زنی عمودی |
| سر و صدا: | کم | قدرت: | برق |
| اندازه: | سفارشی | ضخامت: | 0.5-20 میلی متر |
| نوع: | ماشین سنگ زنی | ولتاژ: | 380 ولت |
| وزن: | 500-1000 کیلوگرم | عرض: | 50-100 میلی متر |
| برجسته کردن: | ماشین تراش عمودی 380 ولت,ماشین تراش برقی عمودی,ماشین آسیاب ابزار CNC چند منظوره,Electric Vertical Grinding Machine,Multifunctional CNC Tool Grinder |
||

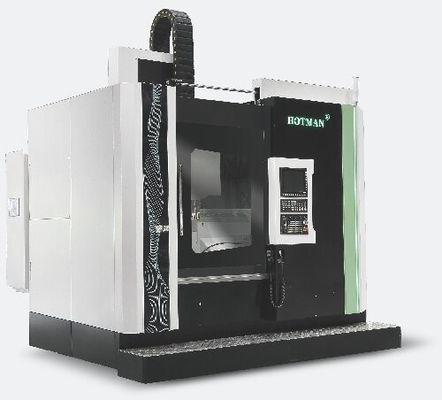

توضیحات دستگاه:
1. بدن و اجزای آن توسط آهن ریخته شده درجه بالا Milhanna FC30 ریخته شده است، که به صورت مصنوعی درمان گرما عادی شده و سپس با پیری طبیعی درمان می شود. اجزای توسط YASDA پردازش می شوند،ميتسوي سيكي، TOSHIBA، ELB و سایر تجهیزات در سطح جهانی یک بار پردازش کلیمپ. اندازه دقیق می تواند تا سطح میکروم باشد، برای اطمینان از قطعات اصلی تجهیزات با دقت بالا.
2ریل های راهنمای ماشین و پیچ های توپ دقیق به طور مداوم توسط سیستم روان کننده خودکار روان می شوند تا عمر طولانی تر و دقت بیشتری را تضمین کنند.سیستم خنک کننده از بدن جدا شده است برای از بین بردن لرزش و تبعید گرما مطلوب.
3مجهز به سیستم آسیاب خودکار سی ان سی زیمنس 828D، و توسعه ثانویه، عمل دیالوگ انسان-ماشین، با بسیاری از تجهیزات اختیاری برای انتخاب،از جمله دستگاه آسیاب سوراخ داخلیدستگاه اندازه گیری اتوماتیک، دستگاه اندازه گیری قطر بیرونی اتوماتیک و غیره.
4. سیستم تغذیه خرد کردن متشکل از یک V و یک مسیر مسطح از برنج دقیق دست ساخته شده، با سیستم روان کننده خودکار و پیچ توپ خرد دقیق سطح C3،که ميتونه حرکت راحت داشته باشه، دقت موقعیت دهی مکرر عالی و عمر طولانی مسیر.
5. پیکربندی استاندارد اسپندل چرخ آسیاب چهار و دو ساختاری است. اسپندل فشار پویا و ثابت با دقت بالا نیز می تواند انتخاب شود.که دارای ویژگی های دقت چرخش بالا است، سفتی پویا، مقاومت در برابر لرزش خوب، بهره وری آسیاب بالا و کیفیت سطح آسیاب خوب. برای آسیاب قطعه کار خاص، سرعت چرخ آسیاب می تواند تنظیم شود،تا 3500 دور در دقیقه و 60 متر در ثانیه.
6. صندلی دم طراحی شده است تا هم سفت و هم قوی باشد. یک سیلندر کششی فلز آلیاژ سخت شده در بدن آهن ریخته شده طراحی شده است تا هسته بالای MT4 را حمل کند.نیروی جک از سیلندر کشنده را می توان به راحتی با دکمه های تنظیم در عقب تغییر- لوازم جانبی ویژه صندلی دم فشار روغن با پدال برای تسهیل تخلیه قطعات کار.
7. سيستم کنترل عددي سيمنس به عنوان پیکربندي استاندارد، پس از توسعه ثانوي، تمام رابط عمل چینی، آسان به استفاده از. مجهز به موتور servo عملکرد بالا سيمنس،سیستم CNC تجهیزات و سیستم محرک سازگاری بهتر دارند، در عین حال با تعمیر خودکار شن و عملکرد جبران خودکار، برای اطمینان از ثبات و دقت تغذیه و خرد کردن.
1لوازم استاندارد:
A.سیستم کنترل ویژه برای ماشین های آسیاب زیمنس | 1 مجموعه |
B،MPG چرخ دستی الکترونیکی | 1 مجموعه |
C،پوشش کامل فلز محافظ | گروه 1 |
D، سیستم رانش میز | 1 مجموعه |
E، دستگاه فیلتر نوار کاغذی مغناطیسی | 1 قطعه |
F، چرخ آسیاب | 1 قطعه |
G، دستگاه چرخش فشار استاتیک | گروه 1 |
| H، مقیاس شبكه | 1 مجموعه |
من، قلم الماس و پايه تثبيت | 1 مجموعه |
J، دستگاه تعمیر شن و ماسه | گروه 1 |
| K، مخزن آب خنک کننده | گروه 1 |
| راهنمای عملیات | 1 مجموعه |
M، ابزار سرویس ابزار ماشینی (کد ابزار) | 1 مجموعه |
N، پیچ های پایه افقی ابزار ماشینی و کف پا پایه | 1 مجموعه |
آه، چرخ خرد کن | دو تا |
2,پارامتر ماشین:
| نه | ورود | پارامتر | علامت گذاری شده |
| 一 | دقت ماشینکاری | ||
| 1 | گردی | 0.0015 میلی متر | |
| 2 | تمرکز | 0.0025 میلی متر | |
| 3 | خشکی سطح | 0.2m | |
| 二 | ظرفیت پردازش | ||
| 1 | حداکثر قطر بیرونی آسیاب | 860 میلی متر | |
| 2 | محدوده قطر آسیاب داخلی | 50 تا 500 میلی متر | |
| 3 | حداکثر ارتفاع آسیاب | 600 میلی متر | |
| 4 | حداکثر بار میز | ۸۰۰ کیلوگرم | |
| 三 | چرخ آسیاب | ||
| 1 | سرعت چرخ آسیاب | 2000-8000 دور در دقیقه | |
| 2 | قطر چرخ آسیاب | 40-305 میلی متر | |
| 3 | سوراخ کانری اسپندل | HSK-A100 | |
| 四 | میز کار | ||
| 1 | قطر میز کار | 800 میلی متر | |
| 2 | سرعت میز کار | 5 تا 200 چرخش در دقیقه | |
| 五 | مسیر | ||
| 1 | محور X | 300+1400 میلی متر | |
| 2 | محور Z | 600 میلی متر | |
| 3 | سرعت حرکت سریع | 24 متر/دقیقه | |
| 4 | قطعنامه | 0.0001mm | |
| 5 | محور B ((مجموعه بندی) | حداقل تقسیم servo 0/22.5 درجه | |
| 六 | کنترل هوایی | ||
| 1 | تعداد کتابخانه های چاقو ذخیره شده | 6 | |
| 2 | حداکثر قطر چرخ آسیاب | 305 میلی متر | |
| 3 | حداکثر طول چرخ آسیاب | ۳۵۰ میلی متر | |
| 七 | لباس پوشان چرخ | ||
| 1 | قلم الماس | 3支/3 قطعه | |
| 2 | چرخ الماس | ۲۸۰۰ دور در دقیقه | |
| 3 | قطر الماس | 120 میلی متر | |
